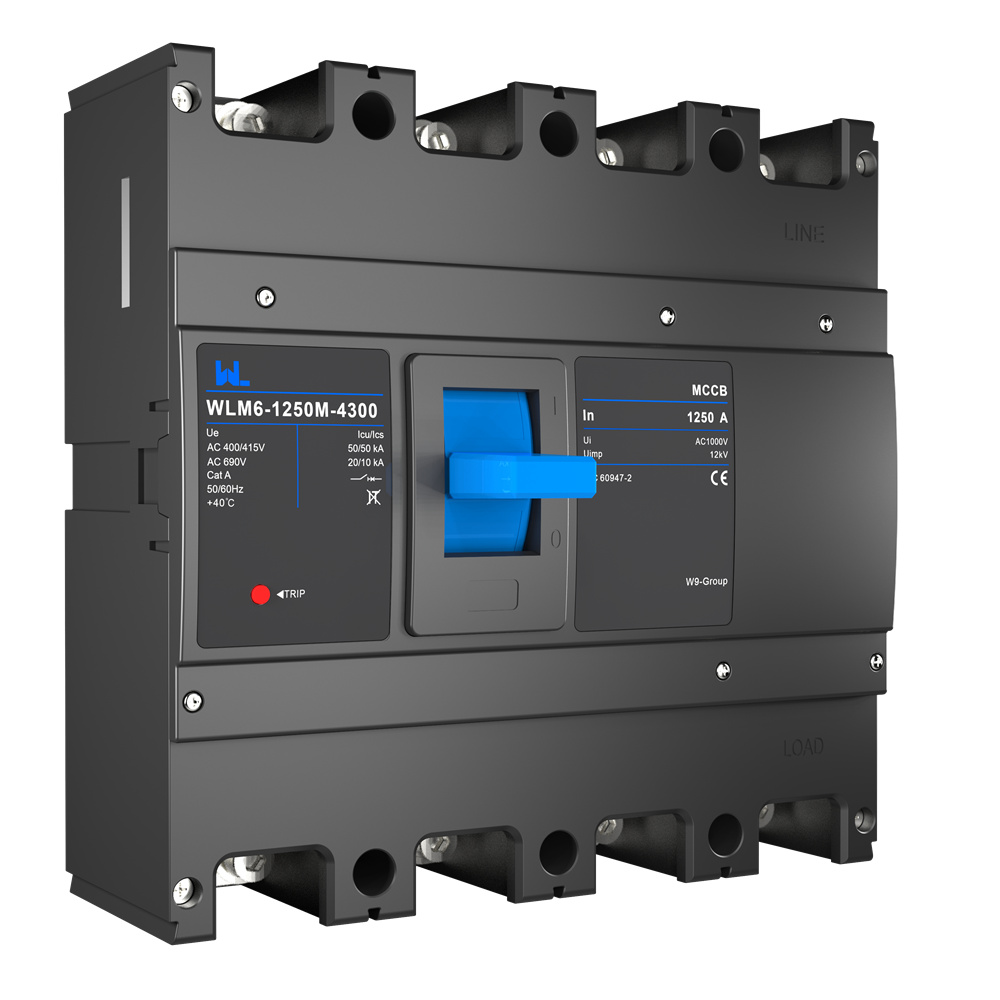

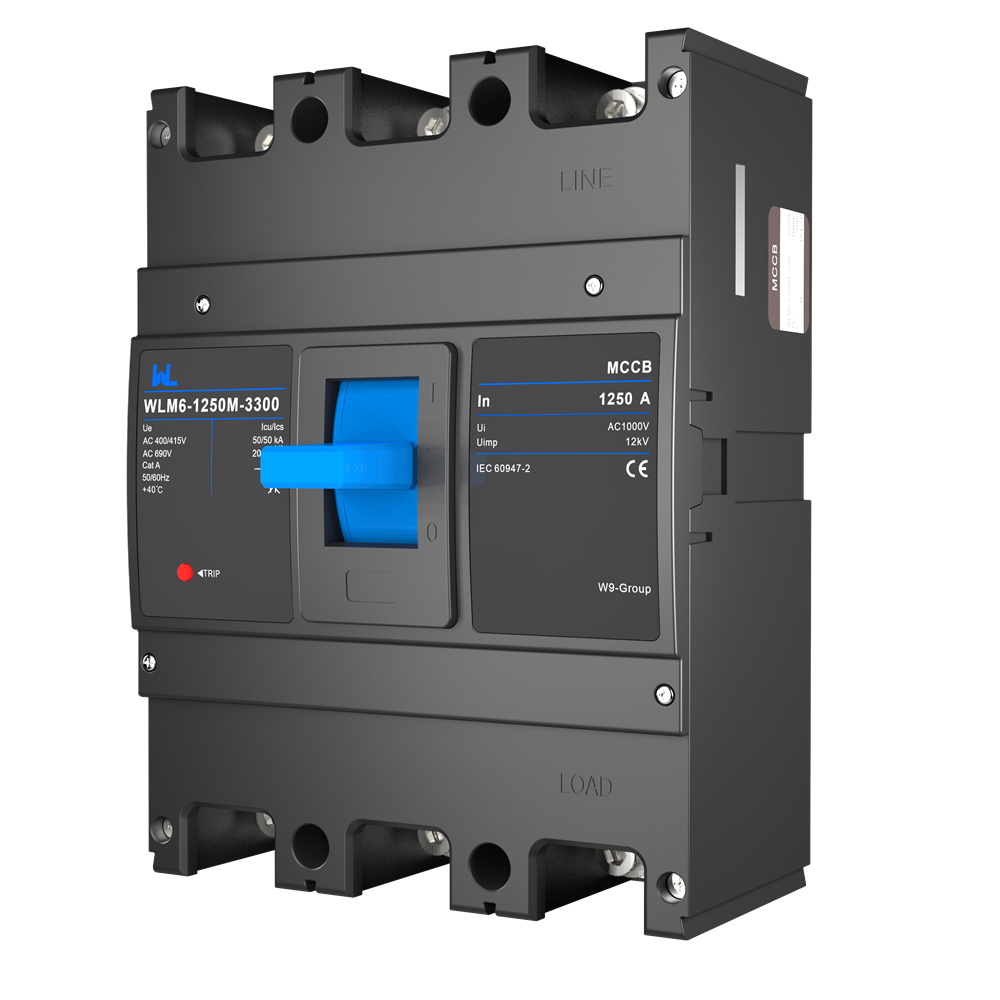

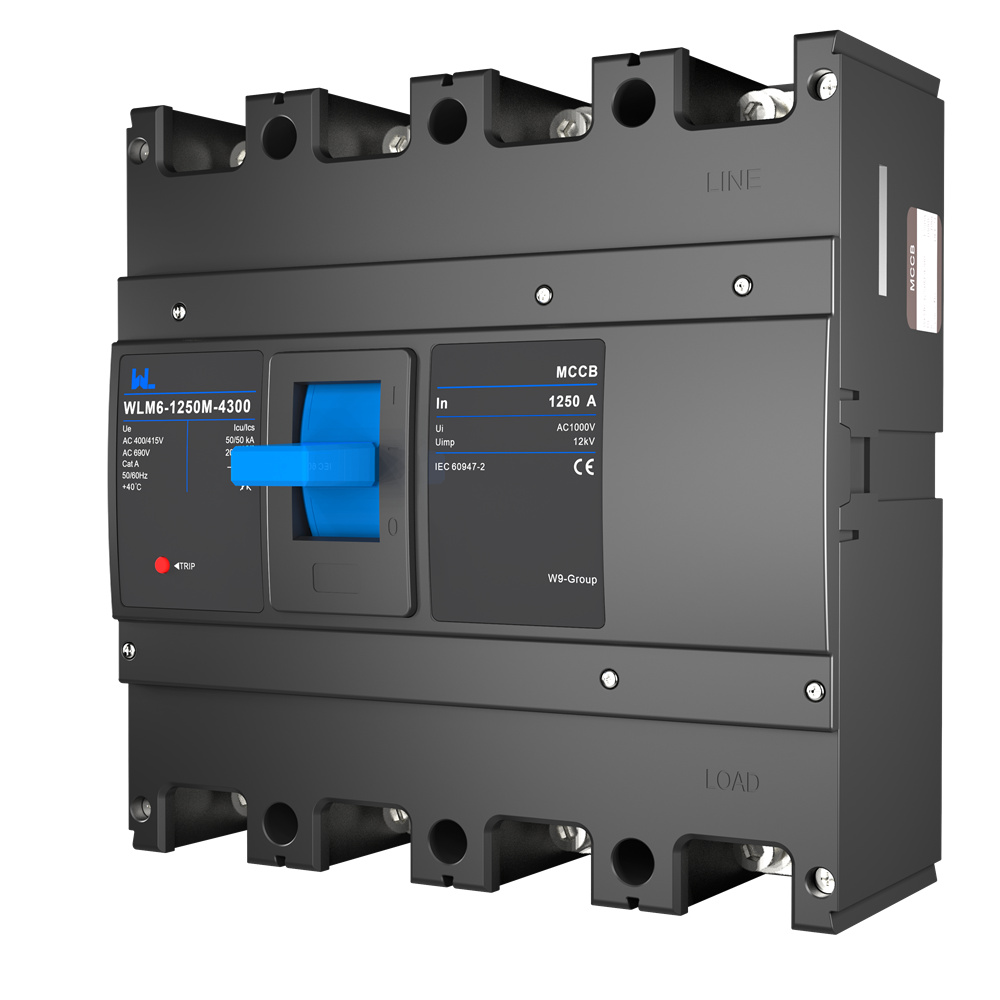

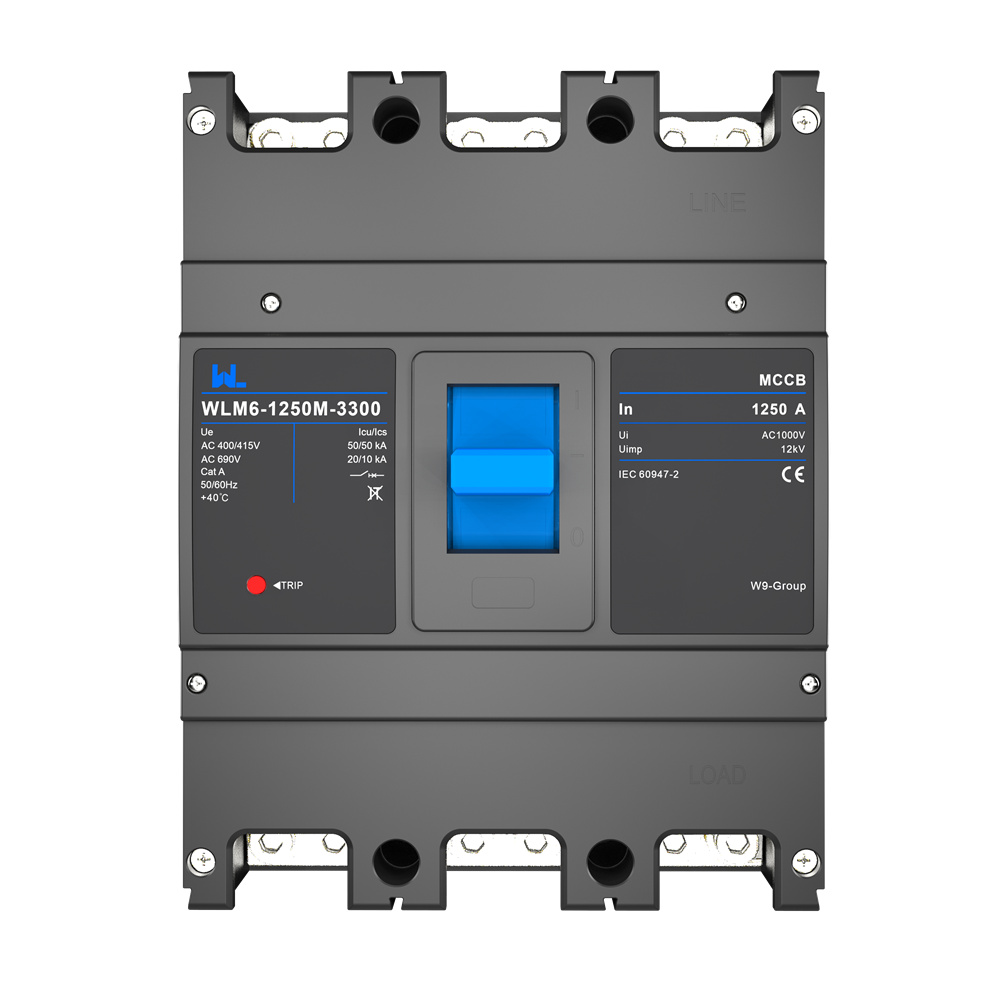

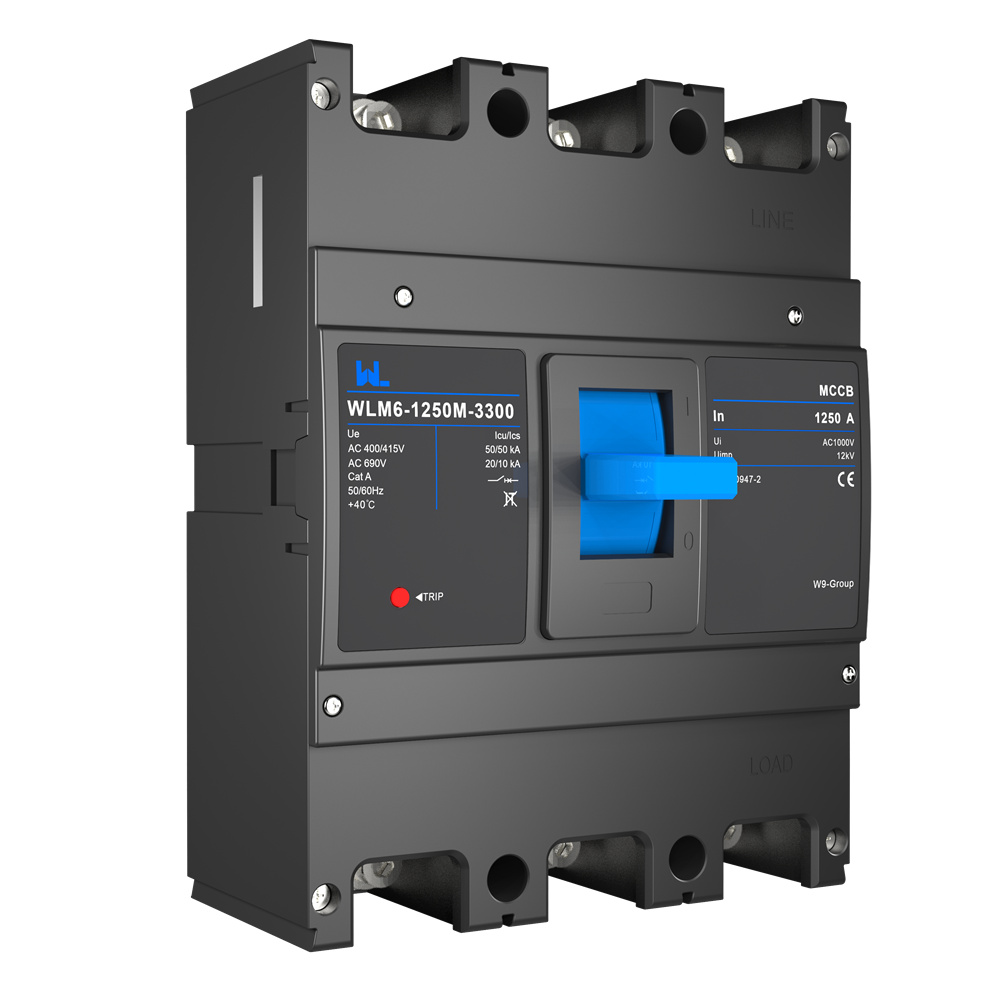

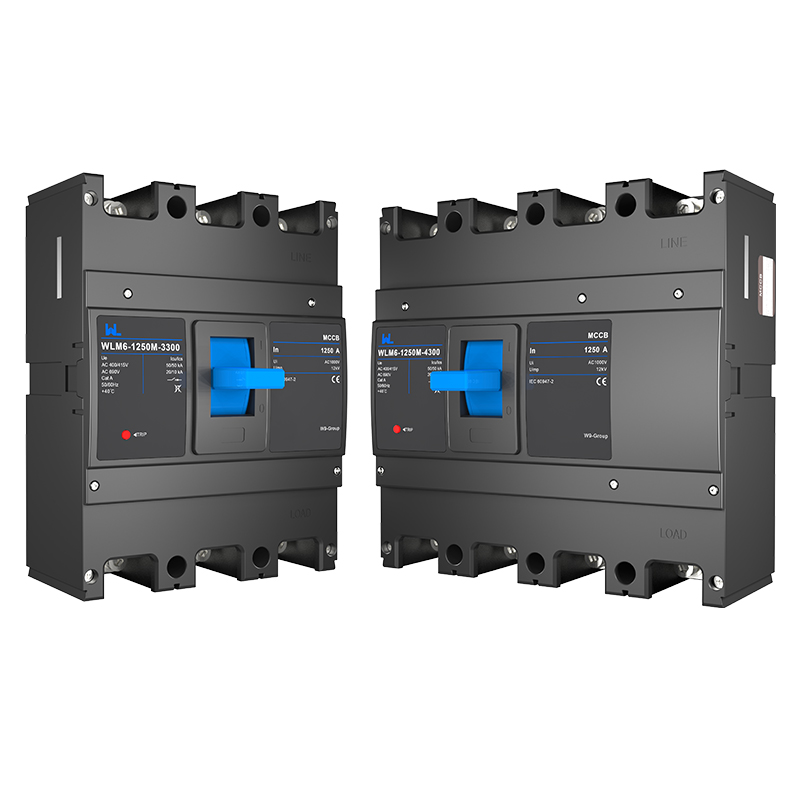

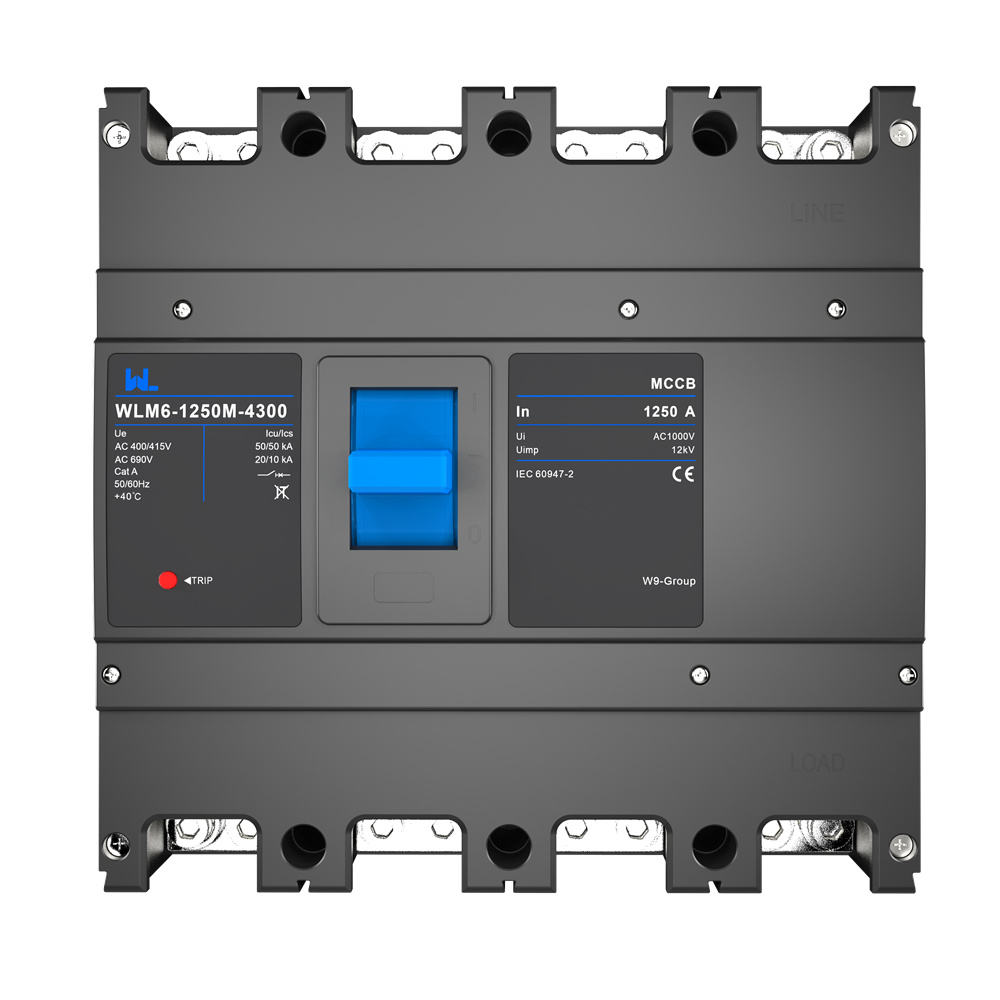

Pemutus sirkuit MCCB WLM6-1250A-3300 3P/4P Seri WLM6 pemutus tipe termal magnetik 400V/690V 1250 amp 3/4 Kutub
01/tanggal 03
X
01/tanggal 03
X
Sorotan MCCB
Pemutus sirkuit termomagnetik
Pemutus sirkuit termomagnetik adalah perangkat proteksi listrik yang menggabungkan mekanisme termal dan magnetik untuk memberikan proteksi arus lebih yang andal dalam sirkuit listrik. Salah satu fitur utama pemutus sirkuit termomagnetik adalah penggunaan material berkualitas tinggi dan desain canggih untuk memastikan pengoperasian yang efektif dan aman.
Komponen internal pemutus sirkuit termomagnetik dibuat menggunakan material bermutu tinggi seperti tembaga, perak, dan paduan berkualitas tinggi, yang memungkinkannya menahan panas dan tekanan mekanis yang dihasilkan selama kondisi arus berlebih. Hal ini memastikan ketahanan dan keandalan pemutus sirkuit dalam berbagai aplikasi, dari perumahan hingga industri.
Dari segi keamanan, pemutus sirkuit termomagnetik dirancang dengan fitur-fitur canggih seperti elemen trip termal dan mekanisme trip magnetik. Elemen trip termal merespons kondisi arus berlebih yang berkelanjutan, sementara mekanisme trip magnetik memberikan perlindungan seketika terhadap gangguan hubung singkat. Mekanisme perlindungan ganda ini memastikan bahwa pemutus sirkuit dapat secara efektif dan aman memutus aliran arus saat diperlukan, mencegah kerusakan pada peralatan listrik dan meminimalkan risiko bahaya kebakaran.
Lebih jauh lagi, pemutus arus termomagnetik dirancang untuk mematuhi standar dan peraturan keselamatan internasional, memberikan pengguna jaminan bahwa sistem kelistrikan mereka dilindungi oleh perangkat perlindungan yang andal dan bersertifikat.
Kesimpulannya, pemutus sirkuit termomagnetik dibedakan berdasarkan penggunaan bahan berkualitas tinggi, fitur keselamatan canggih, dan kepatuhan terhadap standar industri, menjadikannya pilihan tepercaya untuk memastikan keselamatan dan perlindungan listrik dalam berbagai aplikasi.
Komponen internal pemutus sirkuit termomagnetik dibuat menggunakan material bermutu tinggi seperti tembaga, perak, dan paduan berkualitas tinggi, yang memungkinkannya menahan panas dan tekanan mekanis yang dihasilkan selama kondisi arus berlebih. Hal ini memastikan ketahanan dan keandalan pemutus sirkuit dalam berbagai aplikasi, dari perumahan hingga industri.
Dari segi keamanan, pemutus sirkuit termomagnetik dirancang dengan fitur-fitur canggih seperti elemen trip termal dan mekanisme trip magnetik. Elemen trip termal merespons kondisi arus berlebih yang berkelanjutan, sementara mekanisme trip magnetik memberikan perlindungan seketika terhadap gangguan hubung singkat. Mekanisme perlindungan ganda ini memastikan bahwa pemutus sirkuit dapat secara efektif dan aman memutus aliran arus saat diperlukan, mencegah kerusakan pada peralatan listrik dan meminimalkan risiko bahaya kebakaran.
Lebih jauh lagi, pemutus arus termomagnetik dirancang untuk mematuhi standar dan peraturan keselamatan internasional, memberikan pengguna jaminan bahwa sistem kelistrikan mereka dilindungi oleh perangkat perlindungan yang andal dan bersertifikat.
Kesimpulannya, pemutus sirkuit termomagnetik dibedakan berdasarkan penggunaan bahan berkualitas tinggi, fitur keselamatan canggih, dan kepatuhan terhadap standar industri, menjadikannya pilihan tepercaya untuk memastikan keselamatan dan perlindungan listrik dalam berbagai aplikasi.
Indeks kinerja utama pemutus sirkuit seri WLM6
Pemutus Sirkuit Kotak Cetakan WLM6 | tahun 1250 | |||||||||||
Arus operasi terukur In (A), 40℃ | Tipe Magnetik | Telepon 630-700-800-1000-1250 | ||||||||||
Tipe termal-magnetik | Telepon 630-700-800-1000-1250 | |||||||||||
Tipe yang dapat disesuaikan | Telepon 630-700-800-1000-1250 | |||||||||||
Karakteristik listrik | ||||||||||||
Tegangan isolasi terukur Ui (V) | 1000 | |||||||||||
Tegangan menahan impuls terukur (kV) | 8 | |||||||||||
Tegangan operasi terukur Ue(V),AC 50/60Hz | 380/400/415.440.500.660/690 | |||||||||||
Memecah kode kapasitas | S | M | H | |||||||||
Jumlah tiang | 1P (Adjutable tidak memiliki tipe ini) | - | - | - | ||||||||
2P | - | - | - | |||||||||
3P | ■ | ■ | ■ | |||||||||
4P | ■ | ■ | ■ | |||||||||
Jumlah tiang | Tegangan AC220/230/240V | 60 | 80 | 85 | ||||||||
Tegangan AC380/400/415V | 50 | 70 | 100 | |||||||||
Tegangan AC440V | - | - | - | |||||||||
AC500V | - | - | - | |||||||||
Tegangan AC660/690V | 20 | 25 | 35 | |||||||||
Jumlah tiang | Tegangan AC220/230/240V | 40 | 65 | 70 | ||||||||
Tegangan AC380/400/415V | 35 | 50 | 70 | |||||||||
Tegangan AC440V | - | - | - | |||||||||
AC500V | - | - | - | |||||||||
Tegangan AC660/690V | 10 | 15 | 20 | |||||||||
Standar | ||||||||||||
Kategori pemanfaatan | A (Termal-magnetik)/B (Elektronik) | |||||||||||
Suhu sekitar | ||||||||||||
Keamanan isolasi | ■ | |||||||||||
Jarak lengkung | 0 | |||||||||||
Kehidupan mekanis (daur ulang CO2) | Pemeliharaan | 8000 | ||||||||||
Kehidupan listrik (daur ulang CO2) | AC415V,Dalam | 1000 | ||||||||||
AC690V,Dalam | 800 | |||||||||||
Unit rilis | ||||||||||||
Perlindungan distribusi | Waktu Standar | ■ | ||||||||||
Perlindungan motor | Waktu Standar | ■ | ||||||||||
Pemasangan dan koneksi | ||||||||||||
Tetap | Koneksi depan | - | ||||||||||
Koneksi belakang | ■ | |||||||||||
Plug-in | Koneksi depan | - | ||||||||||
Koneksi belakang | - | |||||||||||
Penarikan | Koneksi depan | ■ | ||||||||||
Koneksi belakang | ■ | |||||||||||
rel DIN | Koneksi depan | - | ||||||||||
Dimensi | ||||||||||||
Dimensi (mm) Lebar × Tinggi × Kedalaman | Lebar (1P/2P/3P/4P) | 210/280 | ||||||||||
Tinggi | 275.5 | |||||||||||
Kedalaman | 103 | |||||||||||
Berat | ||||||||||||
Perlindungan distribusi | 1P | - | ||||||||||
2P | - | |||||||||||
3P | 8.9 | |||||||||||
4P | 11.931 |

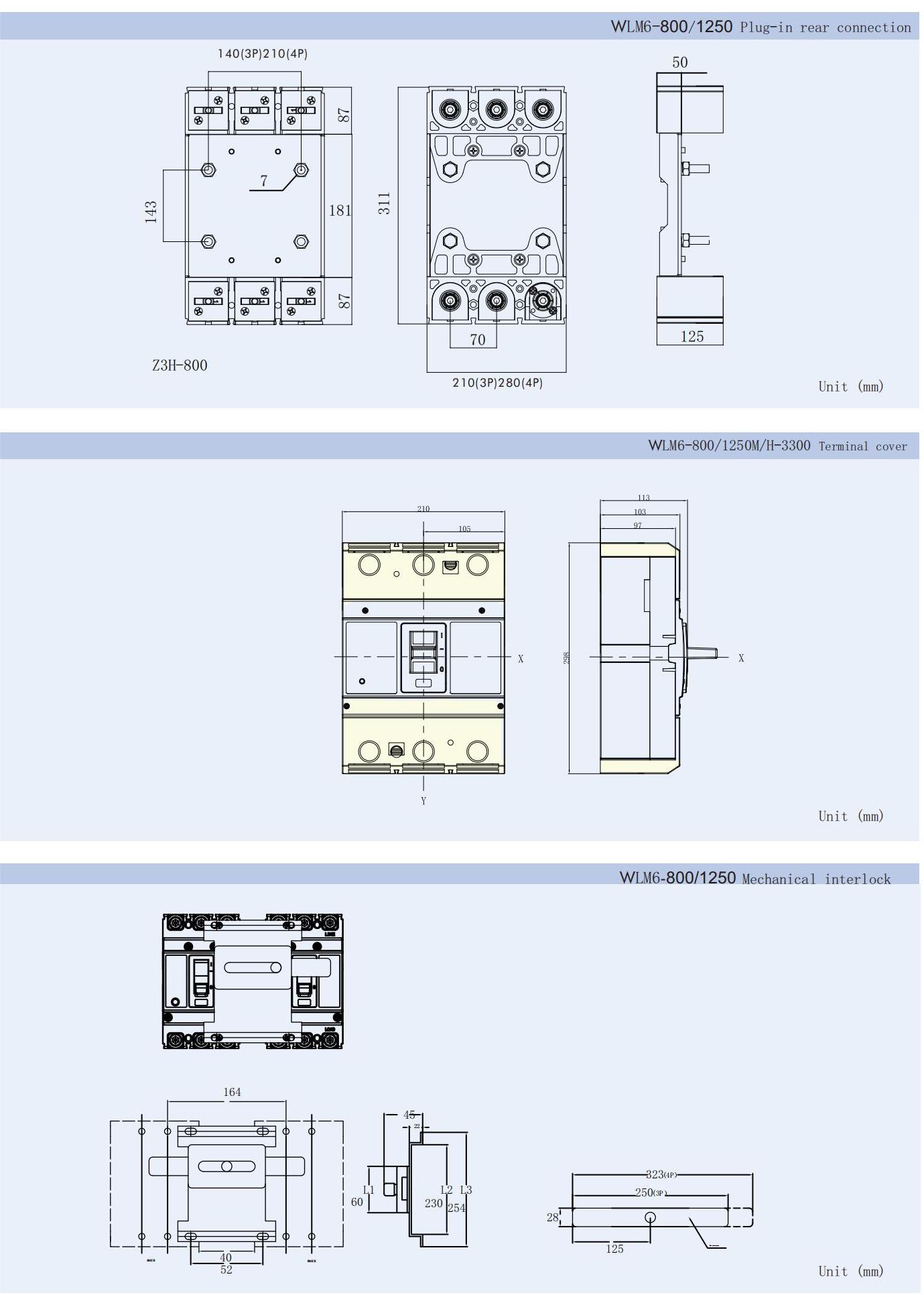

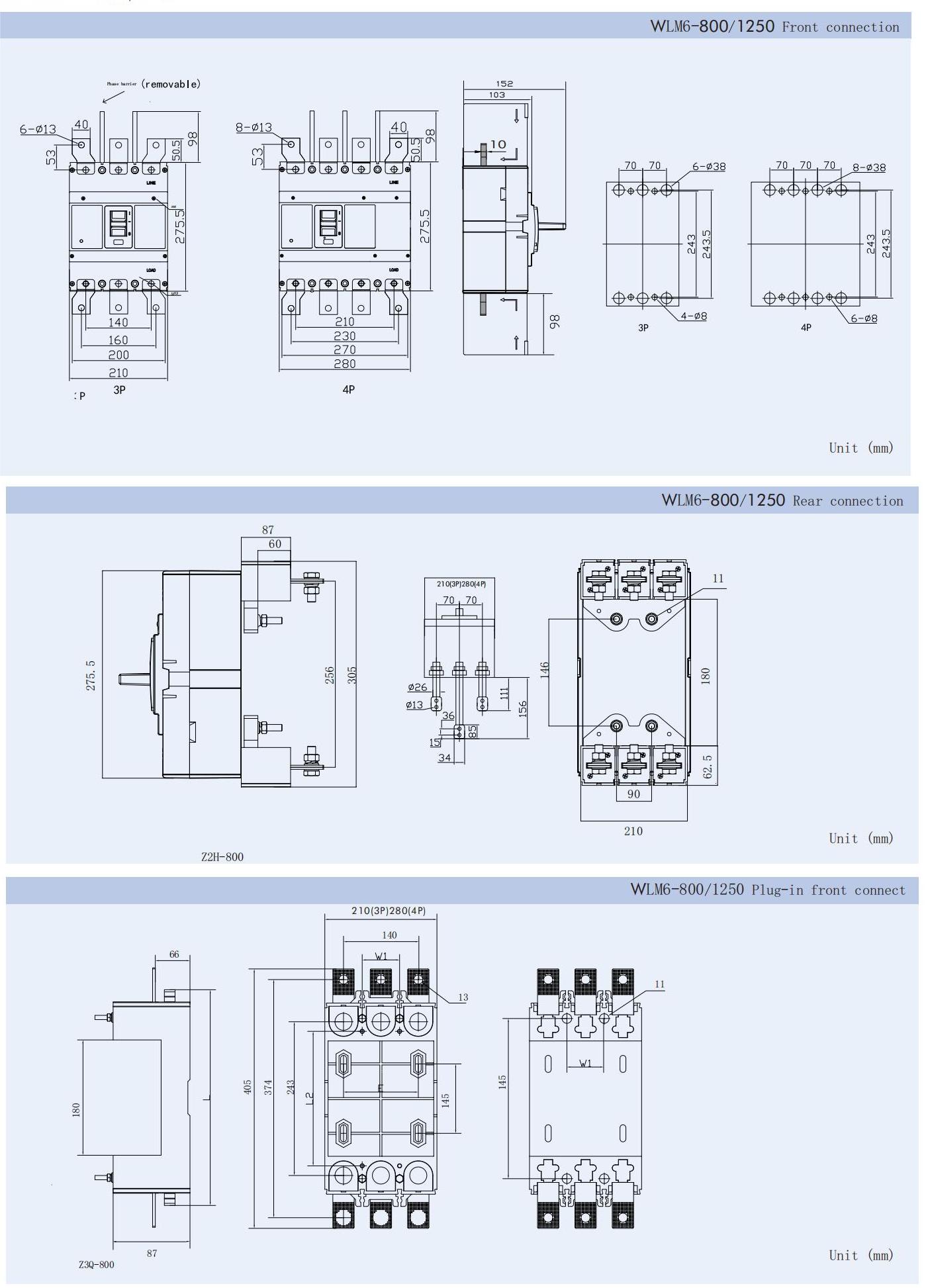

Dimensi keseluruhan dan pemasangan pemutus sirkuit
